FILTRES HARMONIQUE PASSIF HAUTE PERFORMANCE. Limite de DHT inférieure à 5%. Vrai 100kA SCCR.



HGP 5% Filtre Harmonique Passif

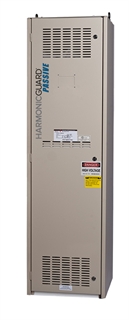

HGP1





Notre filtre harmonique HGP 5% est un produit de performance avec la polyvalence pour affronter les défis d'application les plus difficiles. Ce filtre harmonique éprouvé sur le terrain est disponible avec un large éventail d'options qui vous permettent de le personnaliser pour répondre à vos besoins.

Lorsqu'il est appliqué avec un entraînement à fréquence variable, le HGP fournit un chemin de faible impédance pour les courants harmoniques principaux demandés par l'entraînement.  Cela réduit considérablement la quantité de courant harmonique circulant à travers le système de distribution et se traduit par un meilleur facteur de puissance, un courant RMS moindre, une plus faible distorsion harmonique de courant, une distorsion harmonique de tension moindre, et une augmentation de la capacité du système.

Le filtre 'HGP passif' est construit en utilisant des composantes de haute qualité et possède le plus petit encombrement disponible par chevaux-vapeur.

Options d'usine

Ce filtre passif éprouvé sur le terrain offre des options installées en usine pour répondre à vos besoins spécifiques, tels que:

  • Contacteur: Peut être utilisé pour déconnecter les condensateurs afin d'éviter un facteur de puissance en avance.

  • Moniteur de Fusible: Le moniteur de fusible détectera une défaillance du fusible.

  • Chauffage: Protège l'électronique du filtre interne contre la corrosion et la condensation.

  • Coussin anti-vibration: Réduit le bruit audible.

  • Support de plancher: Pieds de montage en acier de 12 " pour les boîtiers de type 3R 125HP et moins. Les unités de 150HP et plus comprennent des dispositions pour le montage au sol.

  • Service Champ de Pétrole: Caractéristiques des composantes conçues spécifiquement pour le service dans les applications de champs pétroliers et gaziers afin de gérer les contraintes électriques supplémentaires. Conçues pour des charges cycliques, ces unités seront disponibles dans des boîtiers de type 3R et pour être utilisées avec des gammes ''HP'' de 40 à 200 ''HP''.

Le filtre harmonique HGP, lorsqu'il est appliqué à l'entraînement à fréquence variable, fournit un chemin basse impédance pour les courants harmoniques majeurs demandés par l'entraînement.

Cela réduit considérablement la quantité de courant harmonique circulant dans le système de distribution et résulte d'un facteur de puissance amélioré, des courants RMS plus faibles, d'un courant de  distorsion plus faible, d'une distorsion de tension plus faible et d'une capacité de système accrue.

Le filtre HarmonicGuard Passif est construit en utilisant les composants de la plus haute qualité et est le produit offrant le plus petit encombrement disponible par 'HP'.

Harmoniques et Qualité de l'onde

Une mauvaise qualité de l'onde peut-être le résultat d'entraînements à fréquence variable et d'autres types de charges non-linéaires utilisant un procédé de conversion de puissance qui causent une distorsion de courant et de tension, connue sous le nom d'harmoniques.

Problèmes causés par les harmoniques peuvent inclure:

  • Surchauffe des transformateurs et des équipements de distribution

  • Déclenchement intenpestif de disjoncteur

  • Défaillance d'équipement sensible

  • Facteur de Puissance faible

Limites la Distorsion Harmonique

  • Performance de 5% ou DHT inférieure avec des charges aussi faible que 50%

  • Performance de 5% ou DHT inférieure avec une distorsion de tension de fond aussi élevée que 5%

  • Vrai 100kA 'SCCR'

  • Conforme aux exigences les plus strictes de IEEE 519

  • Compatible avec génératrice

  • Fusible interne pour prévenir dommage de condensateur

Avantages du Filtre Passif HGP

Le filtre harmonique HGP limite non seulement la distorsion du courant à moins de 5% à faible charge, également il :

  • Augmente la disponibilité de l'entraînement

  • Élimine les déclenchements intempestifs

  • Lorsqu'il est associé à un Filtre Actif HGA, les résultats sont plus bénéfiques, y compris une hausse des économies

  • La configuration UL508A inclu la sécurité 100kA 'SCCR', des fusible et l'accès facile à l'intérieur du boîtier

  • Élimine la nécessité de contacteur de dérivation dans les applications EFV hors ligne

Par rapport aux entraînements de 18 impulsions, le HGP:

  • Est une solution plus efficace et fiable à des charges réduites

  • Économise de l'argent, moins de coûts de fonctionnement ainsi que moins de pertes

  • A une meilleure THID à des charges réduites

  • Corrige le facteur de puissance tant le EFV et le filtre

  • Encombrement réduit

Rencontre les recommandations IEEE-519 sur les Harmoniques

Le filtre d'harmoniques HGP fournit une solution rentable permettant à l'utilisateur de répondre à la norme IEEE-519. En utilisant notre logiciel d'analyse d'harmonique, TMS peut aider les clients à répondre à la norme IEEE-519. Les applications typiques incluent:

  • Les stations d'épuration des eaux usées

  • Les bâtiments commerciaux

  • Hôpitaux

  • Aéroports

Performance

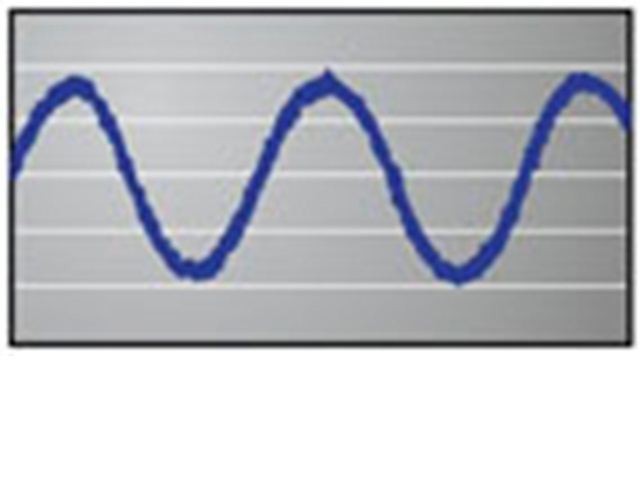

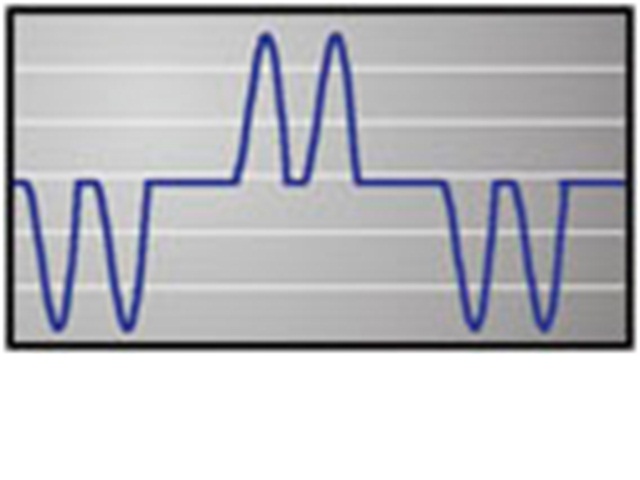

Avant HGPAprès HGP
Before HG7 After HG7



Le HGP limite non seulement la distorsion du courant à moins de 5% TDD, il améliore également le vrai facteur de puissance. Plusieurs options de boîtiers permettront aux clients de TMS de choisir la configuration du filtre approprié pour l'application. Étant donné que chaque système d'alimentation est différente, les exigences d'atténuation des harmoniques seront différentes, et même les limites IEEE changent en fonction des caractéristiques de charge du système. Le produit HGP renvoie le pouvoir de choix au client, ce qui permet des configurations différentes pour obtenir différentes performances et de suivi des résultats.

Une garantie de performance

Sélectionner & installer le filtre d'harmonique HGP Passif approprié dans une application à couple variable, entraînement CA à fréquence variable, en dedans de nos spécifications techniques publiées et nous garantissons que la distorsion du courant d'entrée sera inférieure ou égale à 5% THID pour les filtres HGP série standards à pleine charge, et moins de 8% à 30% de charge. Si un filtre correctement dimensionné et installé ne répond pas à son niveau THID spécifié, TCI fournira du matériel pour les modifications nécessaires ou un filtre de remplacement sans frais.

Les filtres HGP peuvent également fournir des performances similaires dans d'autres applications d'entraînement telles que le couple constant, variateurs CC & autres redresseurs de phase contrôlée, mais les niveaux de THID réels peuvent varier en charge et / ou la vitesse et ne peut donc pas être garantie.

Consulter TMS pour une assistance lors de l'application des filtres HGP sur ces types d'équipements.

CONFIGURATION MINIMALE REQUISE:

Les niveaux de performance garantis de ce filtre seront atteints lorsque les conditions suivantes sont remplies:

Fréquence: 60Hz ± 0.75Hz
Tension du système: Tension nominale du système (ligne à ligne) ±10%
Tension de ligne balancée: En dedans de  0.5%
Contexte de distorsion de la tension: < 0.5% THVD

L'entrée VFD de forme d'onde de courant doit être compatible avec celle d'un VFD avec une réactance de ligne AC 3% à pleine charge.

NOTE: La présence de distorsion de la tension de fond provoque l'apparition de courants harmoniques sur des moteurs et autres charges linéaires. Des harmoniques supplémentaires peuvent apparaître dans le filtre HGP s'il y a déjà une distorsion de tension harmonique sur le système. Si des niveaux plus élevés de distorsion de la tension harmonique (2% -5%) sont présents, s'il vous plaît utiliser la version de distorsion de fond élevée du filtre HGP.

La Norme IEEE 519-2014

Table 2 - Limites de distorsion du courant pour les systèmes de 120 V à 69 kV

Distorsion du courant harmonique maximum en pourcentage de IL
Ordre des harmoniques individuels (harmoniques impaires) a, b
ISC/IL 3≤h<11 11≤h<17 17≤h<23 23≤h<35 35≤h≤50 TDD
<20c 4.0 2.0 1.5 0.6 0.3 5.0
 20<50 7.0 3.5 2.5 1.0 0.5 8.0
 50<100 10.0 4.5 4.0 1.5 0.7 12.0
 100<1000 12.0 5.5 5.0 2.0 1.0 15.0
 >1000 15.0 7.0 6.0 2.5 1.4 20.0

aLes harmoniques paires sont limitées à 25% des limites harmoniques impaires ci-dessus.

bDes distorsions de courant qui se traduisent par un décalage CC, par exemple les convertisseurs de demi-onde, ne sont pas autorisées.

cTous les équipements de production d'électricité sont limités à ces valeurs de distorsion de courant, quel que soit le ISC/IL réel.

ISC = courant de court-circuit maximum au PCC.

IL = courant de charge maximum de la demande (composante de fréquence fondamentale) au PCC dans des conditions normales d'opérations de charge.

Filtre HarmonicGuard à faible capacité

TCI offre maintenant une version du filtre HGP avec basse capacité. Le filtre HarmonicGuard Faible Capacité a été conçu avec environ la moitié de la capacité du HGP, mais offre toutes les mêmes options du filtre passif HarmonicGuard. Pour plus d'informations sur le produit HGL, cliquez ici.



CULUS Listed rev1

Fiches techniques

Ressources + manuel HGP :
Dimensions & Classements :
Fiches Technique :
