KMG Output Sinewave Filter

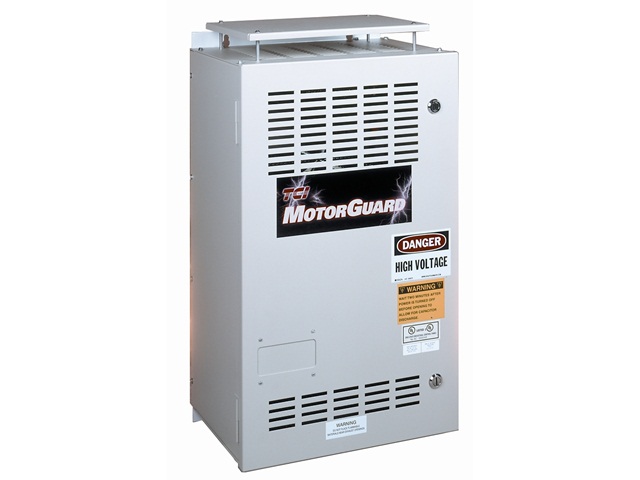

Filtre de Sortie Sinusoïdale MotorGuard

Filtres de sortie de haute performance pour la protection des moteurs

Le filtre MotorGuard élimine le dv/dt nuisible pour aboutir à une sortie sinusoïdale:

  • Permet aux moteurs Nema MG1 Partie 30 d'être utiliser lorsque les moteurs de partie 31 seraient normalement nécessaires

  • Prolonge considérablement la vie du moteur et du câble moteur par réduction du bruit audible du moteur, de vibrations et de la chaleur

  • Des applications spécifiques peuvent atteindre 15000 pieds

Problèmes Typiques, Solutions Supérieures avec MotorGuard

Parce que la modulation de largeur d'impulsions ''PWM'' est incorporée dans diverses applications et processus, l'augmentation des économies d'énergie et la diminution de la maintenance sur les entraînements peut être compensée par l'augmentation des défaillances moteur.

La famille de produits MotorGuard a été conçue comme une solution technique pour les pannes de moteur dues au phénomène d'onde réfléchie.

Pour les applications à couple variable moindre:


Pour les applications à couple variable moindre, nous recommandons le Filtre MotorShield Sinewave.

TMS offre maintenant le filtre sinusoïdal MotorShield qui offre les mêmes performances de filtre sinusoïdal que le MotorGuard, mais dans un boîtier plus petit. Le MotorShield est la solution idéale pour les applications de pompes et de ventilateurs à couple variable.

Phénomène D'onde Réfléchie

La réflexion de l'onde de tension est en fonction du temps de montée de tension ( dv/dt ) et de la longueur des câbles du moteur.

L'impédance à chaque extrémité de la longueur de câble ne correspond pas, ce qui provoque des impulsions de tension à être réfléchies dans la direction d'où il vient.  Comme ces ondes réfléchies rencontrent d'autres ondes, leurs valeurs s'additionnent, provoquant une tension de crête plus élevée.

Parce que la longueur du câble ou la fréquence de porteuse augmente, la tension de crête de dépassement augmente également.

Les tensions de crête sur un système 460V peuvent atteindre 1200 à 1600V, causant la défaillance rapide de l'isolation du moteur, ce qui conduit à une panne du moteur.  Sur les systèmes 575V, les tensions de crête peuvent facilement atteindre 2100V.  Si ce n'est pas maîtrisée, un défaut d'isolation peut se produire.



Éliminer les ondes réfléchies

Le filtre MotorGuard convertit la forme d'onde ''PWM'' à une forme d'onde sinusoïdale en éliminant la fréquence porteuse, permettant aux applications sensibles de tirer profit de l'efficacité et des économies que la sortie ''PWM'' d'alimentation des entraînements offrent.



Performance

Tension sans MotorGuard   Tension avec MotorGuard
beforesinewave

aftersinewave



Avantages du MotorGuard:

  • Élimine les ondulations de couple

  • Élimine la réflexion d'onde de tension

  • Peut atteindre 15000 pieds pour des applications spécifiques

  • Réduction du bruit audible du moteur, des vibrations et de la chaleur

  • Augmente la vie du moteur

  • Peut être utilisé avec presque tous les moteurs à induction CA, les longueurs et types de câbles

  • Peut être utilisé avec une large gamme de fréquences porteuses de 2 kHz à 12 kHz et au-delà



Spécifications du MotorGuard:

  • Fréquences porteuses de 2 kHz à 12 kHz

  • Surcharge de courant court terme: Tolére 200% du I nominal pour un minimum de 3 minutes

  • Tension du système: 480 VAC, 600 VAC

  • Système d'isolation: Classe H (180 ° C) ou Classe R ( 220 ° C)

  • Élévation de température: 115 ° C ou 155 ° C

  • Température ambiante:

    • Panneau ouvert 50° C (122° F)

    • Panneau fermé 40° C (104°F)

  • Distance: jusqu'à 15000 pieds

  • Distorsion de la tension: < 5% (typique)

  • Homologations: Industriels - cUL, UL

  • Boîtiers:

    • Version industrielle: UL Open, UL Type 1

    • Version usage général: NEMA 1 et 3R



APPLICATIONS TYPIQUES DU MotorGuard

  • Longueurs extrêmes de câbles au moteur.  Les applications peuvent atteindre 15000 pieds

  • Tension d'alimentation ''PWM'' bas voltage à moteur moyenne tension

  • Applications à moteurs multiples tels que les convoyeurs, les souffleries, les pompes et les ventilateurs

  • Plancher d'essai et les applications de bancs d'essai

  • Puissance portuaire au navire pour les systèmes non 60Hz

  • Systèmes CVAC pour réduire le bruit audible



GARANTIE DE PERFORMANCE

Avec la taille appropriée et appliquée correctement, l'ajout d'un filtre de sortie MotorGuard est garanti pour rendre l'application conforme avec les normes NEMA Publication No. MG-1. Si le système ne répond pas aux normes MG-1 avec l'ajout d' un filtre MotorGuard, TCI reprendra le filtre de sortie et payera l'expédition dans les deux sens.  Cette offre est valable pendant 60 jours à compter de la date d'installation.
