KDR Optimized Reactor

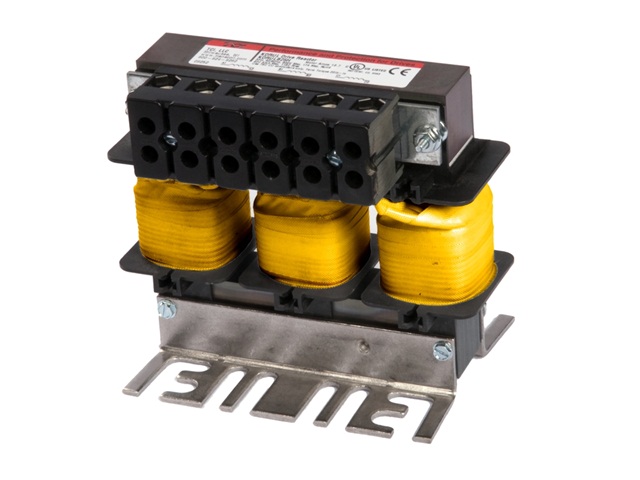

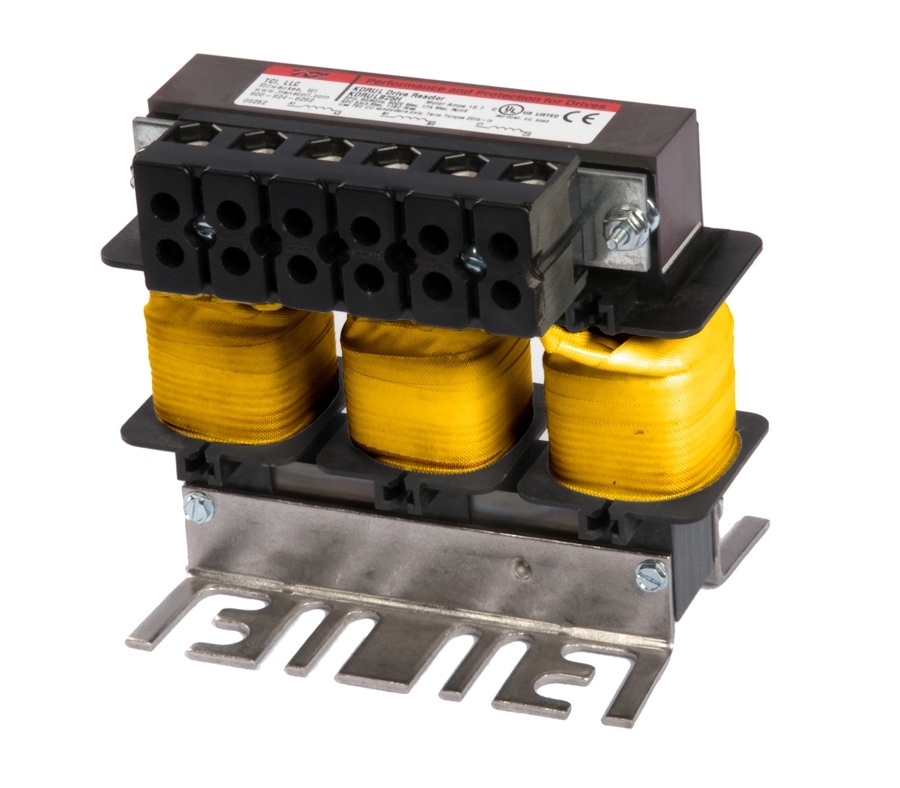

Réactances Ligne / Charge KDR



Les réactances KDR empêchent les déclenchements intempestifs

  • Limites les temps d'arrêt coûteux

Les réactances KDR réduisent le courant harmonique

  • Prolonge la durée de vie de l'entraînement
  • Protège les équipements sensibles



La qualité de l'onde s'est dégradée au fil du temps en raison de l'utilisation accrue des charges non-linéaires.

Les entraînements et autres dispositifs sensibles sont vulnérables à la distorsion électrique sur la ligne.

La réactance de ligne KDR offre une solution rentable à ce problème.



Harmoniques et Qualité de l'Onde

Les entraînements de fréquence variable sont bénéfiques pour un large éventail d'applications, mais contiennent un procédé de conversion de puissance qui crée une distorsion de courant et de tension qui peut provoquer des problèmes systémiques, y compris:

  • Surchauffe de transformateur et de l'équipements de distribution
  • Déclenchement intempestif de disjoncteur
  • Pannes d'équipement sensibles
  • Facteur de puissance faible
  • Réduction de l'efficacité du système



Les Réactances de ligne KDR sur les Harmoniques

L'ajout d'une réactance KDR réduira le contenu harmonique, ce qui réduira la valeur total de courant efficace 'RMS', donc améliorera le facteur de puissance totale.

  • Les déclenchements intempestifs sont moins fréquents
  • La disponibilité de l'entraînement est augmentée
  • Le facteur de puissance est amélioré

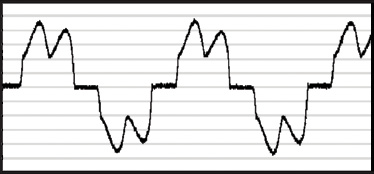

Courant Harmonique
sans KDR

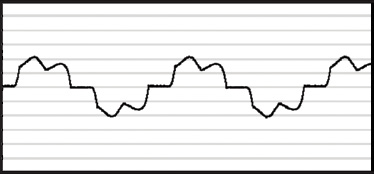

  Courant Harmonique
avec KDR
   hmbefore

   kdrafteramp



Les Tensions Transitoires sont la Cause des Déclenchements Intempestifs

Une tension transitoire, généralement causée par la commutation de banques de condensateurs ( ou d'autres problèmes ), envoie une impulsion de courant dans le condensateur de bus d'alimentation du EFV.  Le courant supplémentaire augmente la tension du bus, provoquant ainsi une faute du variateur (déclenchement).  En plus, cette condition de surtension provoque l'arrêt de l'entraînement en vue de protéger ses composantes.

Les Réactances de ligne KDR sur les Tensions Transitoires

L'impédance supplémentaire offerte par la réactance de ligne KDR ralentit la montée de courant, réduisant ainsi la probabilité que l'entraînement déclenche un arrêt d'opération.

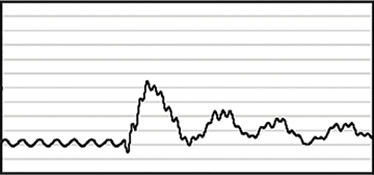

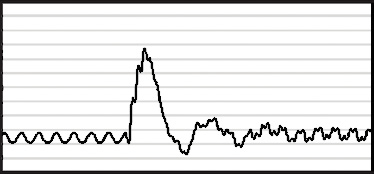

Tension avant KDR   Tension après KDR
kdrbeforevolt

kdraftervolt



Les Systèmes de Distribution Asymétriques Provoquent des Déclenchements Intempestifs

La tension d'entrée déséquilibrée de phase peut empêcher l'entraînement de performer en raison de conditions de surintensité ultérieures qui font que l'entraînement cesse son opération.

Les Réactances de ligne KDR sur des Systèmes Asymétriques

L'ajout d'une réactance KDR à l'entrée de chaque entraînement vous aidera à équilibrer les courants de ligne d'entrée du variateur.



L'Impact de la Réactance CA Supplémentaire de Ligne sur la Tension de Bus d'Alimentation d'un Entraînement de Moteur

L'ajout de réactance de ligne CA peut être bénéfique pour l'entraînement car elle diminue la DHT à l'entrée et le courant de pointe de diode. Lire le document technique de l'impact de la réactance de ligne CA additionnelle pour plus de détails.



Prolonger la Durée de Vie du Moteur sur la Sortie:

  • Diminuer le dépassement de tension de crête
  • Réduire l'échauffement du moteur
  • Réduire le bruit audible



Option de Réactance de Ligne Rail DIN

Pour les petites applications, intègrez les réactances avec rail DIN à l'entrée et à la sortie des entraînements ''PWM'' pour une installation facile et des performances supérieures:

  • Réduit le temps d'installation et le coût
  • Compatible avec n'importe quel rail DIN 35 mm
  • S'installe sur des rails DIN «Acier standard profile haut» ou « Acier calibre Supérieur»
  • Réactance installée horizontalement sur rail DIN horizontal
  • Améliore l'organisation et le câblage des réactances
  • Conforme RoHS



Applications Monophasées et Réactance de ligne

Les réactances de ligne KDR peuvent être utilisées dans des applications monophasés. S'il vous plaît noter que le niveau de l'impédance sera réduit de niveaux triphasés.  Contactez le support technique TMS au 866-540-0412 pour plus d'informations.



Options d'Impédance

Les Réactances de ligne KDR ont été conçues pour offrir la meilleure protection pour votre entraînement et votre application.  Les Réactances de ligne KDR sont disponibles en deux versions de dimensionnement, Low "Z" (basse impédance, toute application où une réactance de 3 % serait appliquée ) et High "Z" ( haute impédance, toute application où une réactance de 5% serait appliquée ).  L'impédance d'entrée peut améliorer considérablement les performances de l'entraînement.  Sélectionnez l'impédance à l'aide des lignes directrices ci-dessous:



Utilisez les unités KDR Low ''Z'' pour:

Toute application où une réactance de 3 % serait appliquée.

Réduction des déclenchements intempestifs causés par:

  • Les tensions transitoires causés par la commutation des condensateurs
  • Entaille de ligne
  • Déclenchement par une surtension sur le bus d'alimentation CC
  • Surintensité et surtension de l'inverseur

Les autres avantages incluent:

  • L'abaissement du pourcentage de courant harmonique injecté
  • Améliorer le facteur de puissance vrai
  • Réduction de la diaphonie entre les entraînements
  • Ajout d' impédance aux entraînements avec réactance de liaison CC lorsque plus d'impédance est désirée due à une source relativement raide



Utilisez les unités KDR High "Z" pour:

Toute application où une réactance de 5 % serait appliquée.

Les Réactances KDR High "Z" offrent les mêmes avantages supérieurs que les Réactances KDR Low "Z" mais avec des avantages additionnels tel que:

  • Contribuer à prévenir les dommages aux composantes de l'entraînement
  • Fournir une atténuation maximale d'harmonique sans ajouter de capacitance
  • L'amélioration additionnelle du facteur de puissance vrai
  • Ajout d' impédance aux entraînements sans réactance de liaison CC lorsque plus d'impédance est désirée due à une source relativement raide



Spécifications de la Série KDR

  • Protection d'Impedance: Low "Z" et High "Z"
  • Tension du système: 208/240 VAC, 480 VAC, 575/600 VAC, 690 VAC
  • Température ambiante: 50 ° C ( 122 ° F) - Ouvert ; 40 ° C (104 ° F) - fermé
  • Altitude ( maximale ): 2000 mètres ( 6000 pieds)
    • Déclassement nécessaire au-dessus de 2000 mètres
  • Fréquence fondamentale: 50/60 Hz
  • Essaie de surcharge court terme: Tolére 200% I nominal pour un minimum de 3 minutes
  • Homologations: UL, cUL, reconnu UL, marquage CE
  • Caractéristiques de l'inductance:
    • Minimum 95% L à 110% de charge
    • Minimum 80% L à 150% de charge
  • Entrée et sortie: Disponible pour soit la ligne ou le côté charge d'un EFV
  • Boîtiers: Ouvert, UL Type 1, UL Type 3R



Applications typiques pour la Série KDR

  • Pompes pour pétrole et gaz
  • Champs d'irrigation, fermes
  • Eau, eau usées
  • CVAC
  • Industrie de l'acier
  • Pâte et Papier
  • Usinage
  • Extrudeuses
